EIGENSCHAFTEN

LAMELLEN IN 6 VERSCHIEDENEN ROHRTEILUNGEN

Wir produzieren Lamellenwärmetauscher für den Wärmeaustausch zwischen Luft und Primärflüssigkeit nach Zeichnung oder Spezifikation des Kunden.

Fortschrittliche Planungssysteme, aktuelles technisches Wissen und Erfahrung machen es möglich, technisch und finanziell die geeignetsten Lösungen zu finden.



Die Rohrteilungen und die Konstruktionsmöglichkeiten sind in den untenstehenden Tabellen angegeben.

Die Lamellenwärmetauscher von Eurocoil können wie folgt konstruiert werden:

  • Kupferrohr in unterschiedlichen Stärken mit glatter oder gewellter Innenfläche;
  • Lamellen mit automatischem Distanzring, aus Aluminium, vorbehandeltem Aluminium oder aus Kupfer;
  • Rahmen aus verzinktem Blech, Edelstahl, Kupfer, Messing oder Aluminium;
  • Sammelrohr aus Kupfer mit Anschlüssen zum Löten oder mit Gewindeanschlüssen je nach Anwendung.



Alle Wärmetauscher werden mit 10 bar getestet, wenn sie mit Wasser funktionieren; mit 30-50 bar, wenn sie mit Kältemittel funktionieren.



Wir produzieren CO2-Wärmetauscher und sie werden 100% nach Richtlinie 2014/68/EU (PED) getestet.



Auf Anfrage können die Abnahmeprüfungen auch unter anderen Bedingungen vorgenommen werden.

ROHRTEILUNGEN

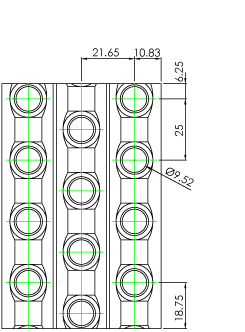

2522

Versetzte Rohranordnung.
Gewellte und Louver-Lamelle



ROHRDURCHMESSER
3/8” – 9,52 mm



LAMELLENABSTAND
Min. 1,6 mm – Max 5,0 mm

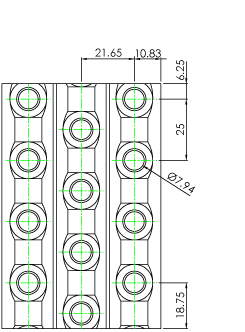

0822

Versetzte Rohranordnung.
Gewellte und Louver-Lamelle



ROHRDURCHMESSER
5/16” – 7,94 mm



LAMELLENABSTAND
Min. 1,6 mm – Max 5,0 mm

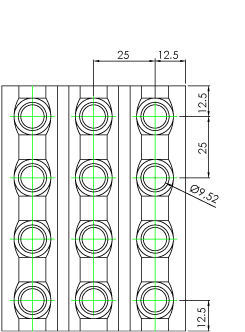

2525

Fluchtende Rohranordnung.
glatte Lamelle



ROHRDURCHMESSER
3/8” – 9,52 mm



LAMELLENABSTAND
Min. 1,6 mm – Max 5,0 mm

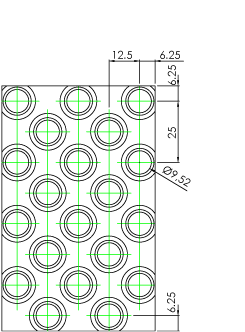

2512

Versetzte Rohranordnung.
glatte Lamelle



ROHRDURCHMESSER
3/8” – 9,52 mm



LAMELLENABSTAND
Min. 1,6 mm – Max 3,2 mm

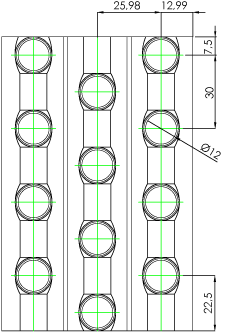

1226

Versetzte Rohranordnung.
gewellte Lamelle



ROHRDURCHMESSER
12 mm



LAMELLENABSTAND
Min. 1,6 mm – Max 5,0 mm

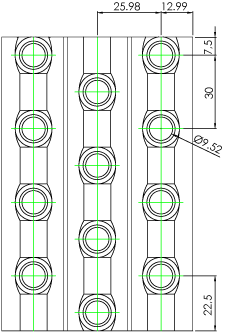

1026

Versetzte Rohranordnung.
gewellte Lamelle



ROHRDURCHMESSER
3/8” – 9,52 mm



LAMELLENABSTAND
Min. 1,6 mm – Max 5,0 mm

MATERIALIEN FÜR DIE LAMELLEN

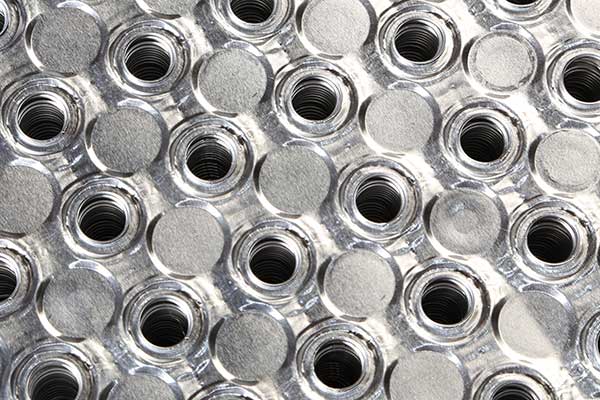

Glattes Aluminium

Standardanwendung.
Behandlungen wie Heresite oder KTL sind möglich.



Rohrteilungen 2525 und 2512.

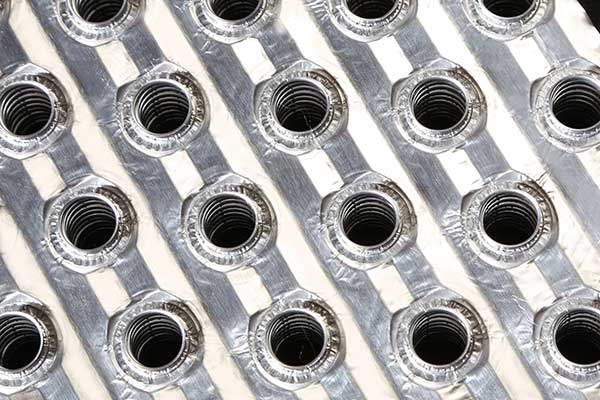

Gewelltes Aluminium

Standardanwendung.
Behandlungen wie Heresite oder KTL sind möglich.



Rohrteilungen 2522, 0822, 1226 und 1026.

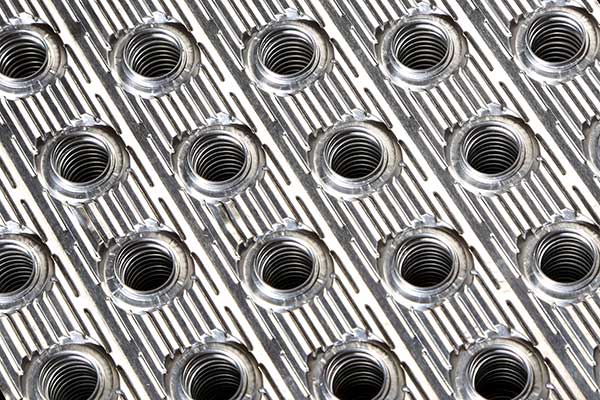

Louver Aluminium

Standardanwendung; die Turbulenz erhöht den Austauschkoeffizienten der Luftseite.



Rohrteilungen 2522 und 0822.

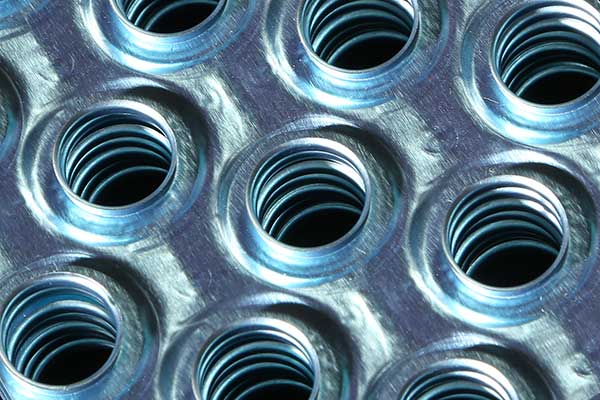

Glatte, hydrophilische Oberfläche

Bei Lamellenwärmetauscher zur Luftkühlung verhindert diese Behandlung die natürliche Oxidation des Aluminiums, verbessert die Dränage des Kondenswassers und verringert die Luftdruckverluste.



Rohrteilungen 2525 und 2512.

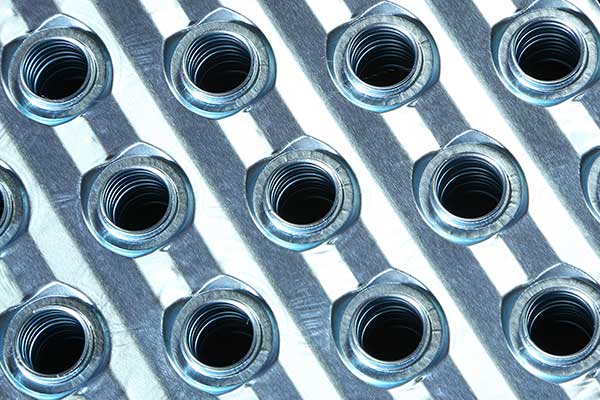

Gewellte, hydrophilische Oberfläche

Bei Lamellenwärmetauscher zur Luftkühlung verhindert diese Behandlung die natürliche Oxidation des Aluminiums, verbessert die Dränage des Kondenswassers und verringert die Luftdruckverluste.



Rohrteilungen 2522, 0822, 1226 und 1026.

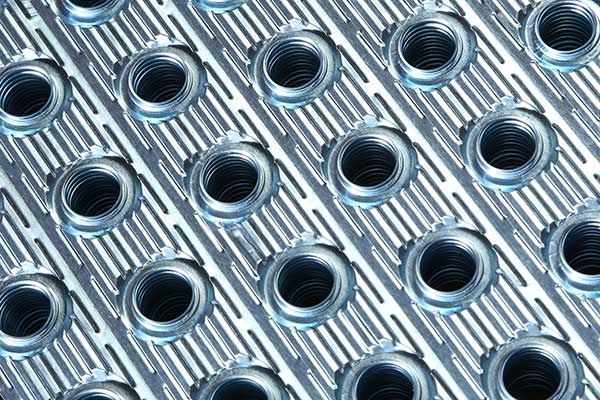

Louver, hydrophilische Oberfläche

Bei Lamellenwärmetauscher zur Luftkühlung verhindert diese Behandlung die natürliche Oxidation des Aluminiums, verbessert die Dränage des Kondenswassers und verringert die Luftdruckverluste.



Rohrteilungen 2522 und 0822.

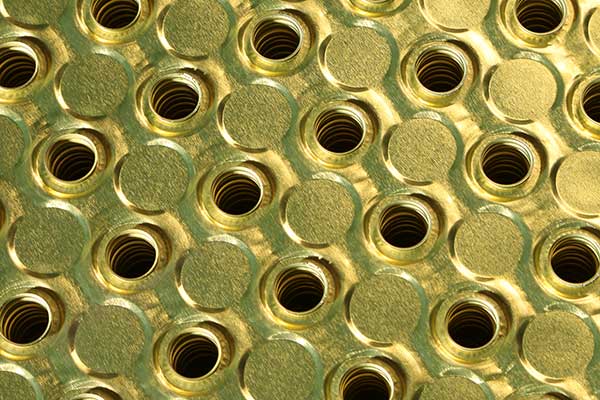

Glatter Goldlack

Er verhindert die Oxidation und schützt von korrosiven Stoffen.



Rohrteilungen 2525 und 2512.

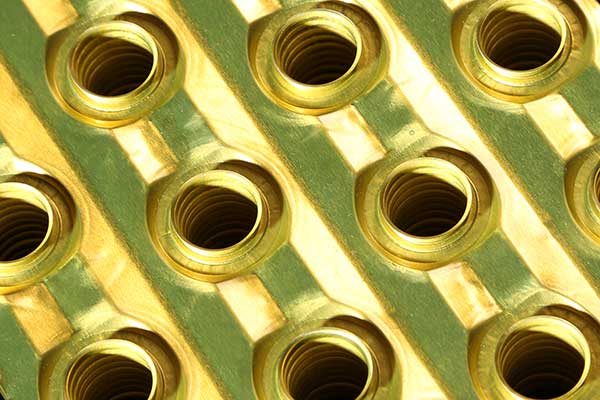

Gewellter Goldlack

Er verhindert die Oxidation und schützt von korrosiven Stoffen.



Rohrteilungen 2522, 0822, 1226 und 1026.

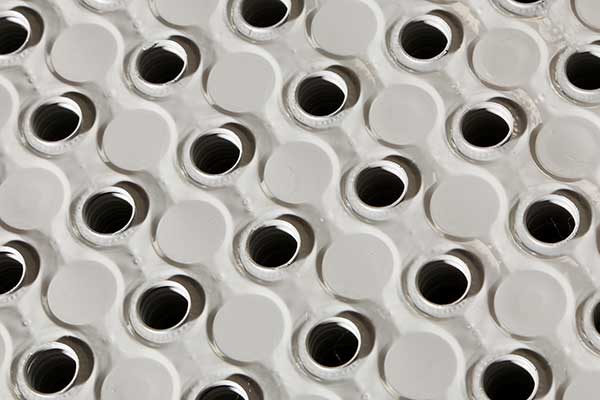

Glatte, vorbeschichtete Oberfläche

Sie bietet einen guten Schutz in salzhaltiger Umgebung und in einem Ambiente mit hoher Feuchtigkeit und von anderen korrosiven Stoffen; UV-beständig.



Rohrteilungen 2525 und 2512.

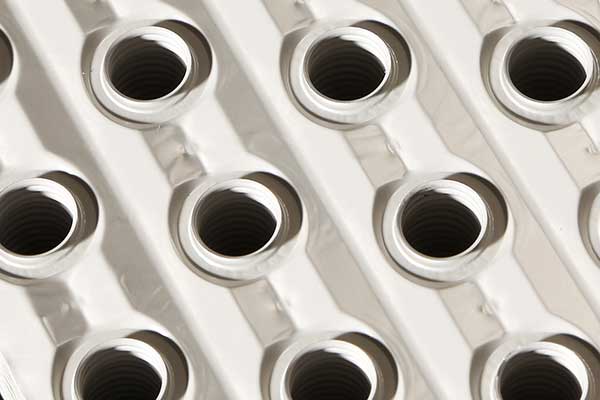

Gewellte, vorbeschichtete Oberfläche

Sie bietet einen guten Schutz in salzhaltiger Umgebung und in einem Ambiente mit hoher Feuchtigkeit und von anderen korrosiven Stoffen; UV-beständig.



Rohrteilungen 2522, 0822, 1226 und 1026.

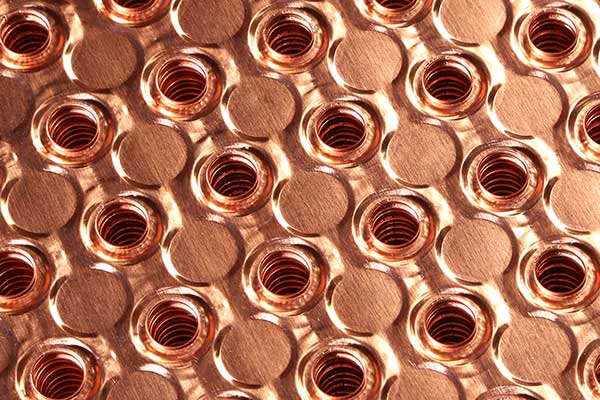

Glattes Kupfer

Sie ist geeignet für Meeresumgebung, Schwimmbäder oder für alle Situationen, in denen mehr mechanischer Widerstand der Lamellen erforderlich ist.



Rohrteilungen 2525 und 2512.

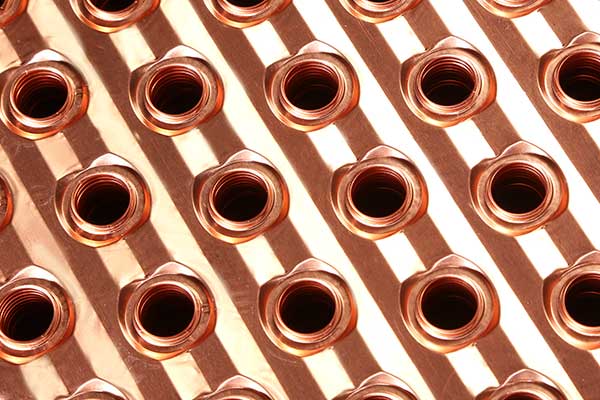

Gewelltes Kupfer

Sie ist geeignet für Meeresumgebung, Schwimmbäder oder für alle Situationen, in denen mehr mechanischer Widerstand der Lamellen erforderlich ist.



Rohrteilungen 2522, 0822, 1226 und 1026.
